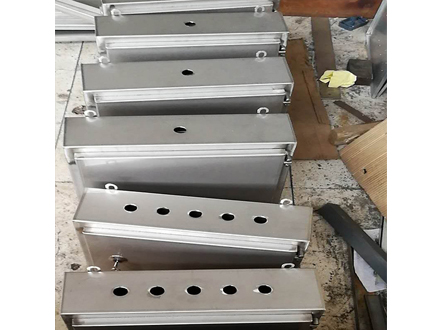

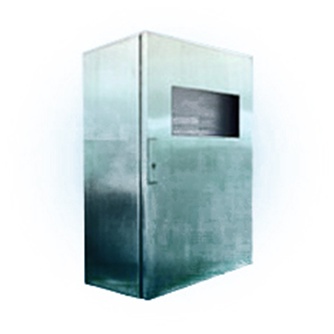

不銹鋼儀表箱
產品分類： 儀表箱系列
不銹鋼儀表箱屬于固定式鋼制工業儀表箱，適應于各種儀表的現場保溫或保護。可適應各種儀表的就地安裝。（包括變送器、壓力、差壓、液位、溫度變送器）等。本公司的保溫（
訂購熱線：0517-86989796
立即咨詢產品詳情
不銹鋼儀表箱屬于固定式鋼制工業儀表箱，適應于各種儀表的現場保溫或保護?？蛇m應各種儀表的就地安裝。（包括變送器、壓力、差壓、液位、溫度變送器）等。本公司的保溫（保護）箱吸取了國內各類產品的優點改進設計而成。其中保溫箱所采用的發熱元件為自限溫電加熱板，具有箱內加熱均勻、表面不會出現過熱現象、無啟動電流、無自控溫電熱帶的功率衰退而出現箱內不熱的現象、安裝快捷、維修簡單、使用壽命長等特點。可廣泛用于電站、石油、化工、冶金、輕紡、國防工業等系統的儀表保護。
產品規格、結構和技術參數：
儀表保護箱規格型號
規格寬×高×深
YXH-600×1200×600
YXH-1000×1200×600
YXH-600×1600×600
YXH-1200×1600×600
YXH-1200×1800×600
儀表保溫箱規格型號：
規格 寬×高×深
YXW-600×1200×600
YXW-1000×1200×600
YXW-600×1800×600
YXW-1000×1800×600
YXW-1000×1800×600
YXW-1400×1800×600
YXW- 1400×1800×600
YXW-1800×1800×600
儀表保溫（保護）箱的結構特點：
1.箱體用冷軋鋼板彎制焊接而成，亦可按用戶要求用不銹鋼板制造。箱頂蓋為單方向坡式，水不會滲入箱內，箱門用高質量的密封條密封，能防雨防塵。箱體為防濺密封型，可按用戶要求達到IP54-IP65的防護級別。
2.箱體內六面有25～30mm厚的阻燃型保溫層，該材料具有導熱系數小，容量小、阻燃、無毒、防水性好和耐腐蝕等優點。表面用鍍鋅板或鋁板做保護層。箱體的保溫結構具有施工簡捷、耐用和保溫性好的特點。
3.變速器安裝在箱體內可自由調整高度水平鍍鋅架上。左、右、上、下坐標為可借助箱體立柱角鋼上長形孔調整，安裝方便。
4.引入箱內的導壓管可從箱后側安裝方孔穿入，然后用穿管板密封，穿管板上末用之敲落孔，用密封膠泥密封。
5.箱內頂有照明燈，有行程開關控制，門開燈亮，門閉燈滅，檢修十分方便。
6.箱門上有LED數顯表，顯示箱內的溫度，便于操作員檢修箱內保溫情況。
7.電纜可從箱地或箱側引入，電纜接頭規格由設計或用戶決定。
8.保溫箱內側有電器部件安裝用的導軌，供入箱電纜聯接繼電器、開關等固定用。
9.箱體內外表面噴塑處理，顏色由用戶決定。
10.如果保溫箱內加熱元件采用防爆型柔性加熱板，配套使用防爆型接線盒等附件，從而構成整體防爆，可以應用于工廠一區、二區等防爆場合。
儀表用保溫(保護)箱的技術指標：
額定電壓：220V、YC＋10%
額定頻率：～50HZ
工作環境溫度-25～55℃
相對濕度：5～95%
Z大工作電流：10Y
絕緣電阻：﹥20MΩ
防爆等級：eⅡT3
防護等級：IP54-65
安裝與使用：
1、儀表保溫、保護箱應垂直安裝，箱子地腳與腳螺栓連接或焊接，亦可根據現場情況由用戶自定。
2、安裝變送器時，先拆下箱子后壁的導壓管進箱板（也可按照用戶要求側壁進箱），然后根據導壓管的數量打孔，穿入密封圈和導壓管后重新裝好穿管板。
3、在柔性硅橡膠加熱板投入使用時，首先將配電箱電源開關合上，然后逐個電路依次供電，操作工應隨時測定各路的電流值，并作記錄。
訂貨須知：
1、設計院或用戶可按儀表數量選用不同規格的儀表箱，并標明變送器和端子排數量。應注明箱體顏色(不注時由制造廠選定)。必要時需提供100×50×1mm尺寸的色澤樣板。
2、為確儀表箱的使用效果，訂貨時要注明：
型號、數量、使用地名、地點，該處的環境溫度、風速、溫度等氣象資料。箱內要求保持溫度范圍。
3、可根據用戶特殊要求設計和非標準的儀表保溫（保護）箱類
